八重洲VX6R手持无线电台作为业余无线电产品中的常青树,因其体积小巧、宽频带接收及IPX-7级防水等优异的性能,从其上市以来一直广受业余无线电爱好者的好评和使用。很多通过了业余无线电操作证考试的新HAM迫不及待入手VX6R。下面本人结合实际使用谈谈VX6R手持电台无线中继的设置方法,从而让各位享受更大范围无线通联的乐趣。

一、 什么是中继台

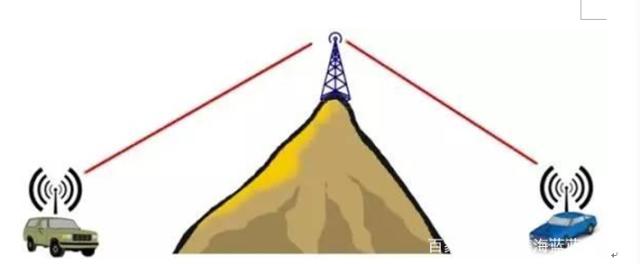

UV波段的电台主要是视距传播,如果受到高山、建筑物的遮挡,电台之间的传输距离就大打折扣。功率为5W的手持电台在城市的传输距离通常在2公里左右。无线中继台本质上是一台具有收发功能的大功率无线电台,通常设立在较高海拔的高山或者楼顶。无线中继台一般使用一对不同的频点:上行频点,下行频点。上行频点与下行频点的差就叫频差。上行频点用于接收来自车载电台或者手持电台的信号,下行频点用于转发在上行频点收到的信号。为避免干扰,中继台只有在上行频点接收到信号中检测到带有相符的亚音后,才在下行频点转发信号。其通信原理如图所示:

二、VX6R中继设置详细说明

知道了业余无线电中继台的原理后我们就可以针对VX6R进行相关设置了:

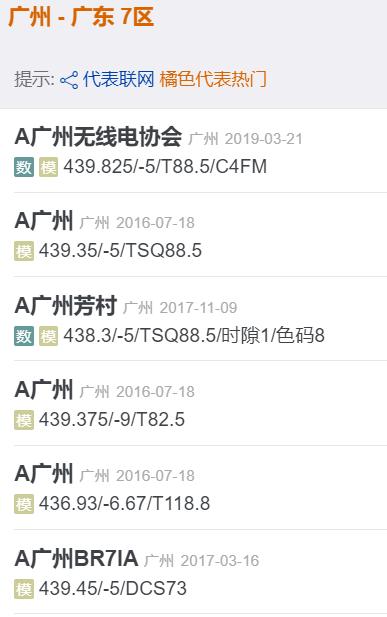

1、查询中继台配置参数。我们需要知道中继台使用的上行频点、下行频点及哑音设置等情况。通常可以在互联网上查询到各地的中继台设置情况,例如广州本地常用中继配置如下:

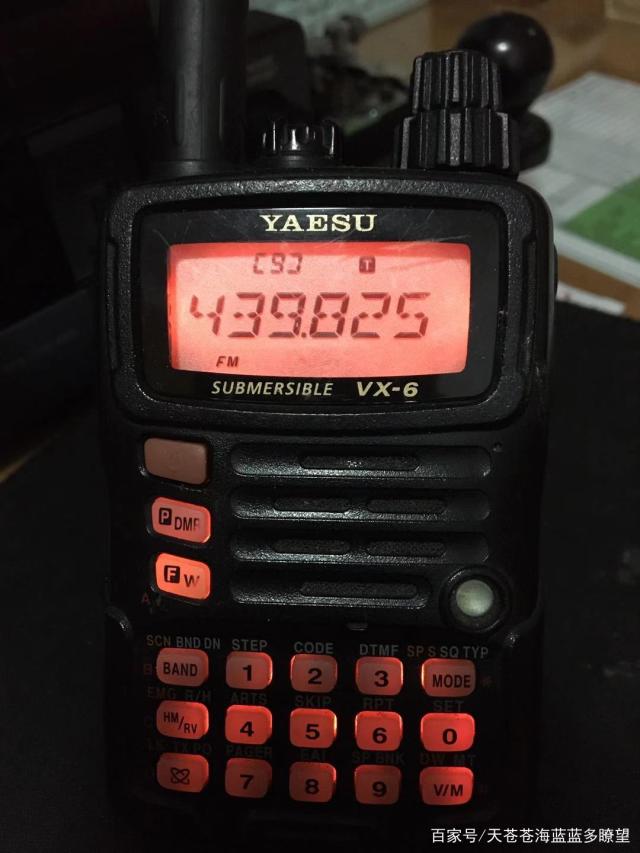

我们以广州无线电协会中继台的配置情况来进行设置。从图中我们得知该中继工作的下行频点为439.825M,车台或者手台就在这个频点接收中继台下发的信号。上行频点为434.825M(439.825-5),模拟哑音为88.5Hz。2、输入中继台下行频点。将VX6R置于频率模式,并手动 输入频点439.825M。

3、设置频差方向。

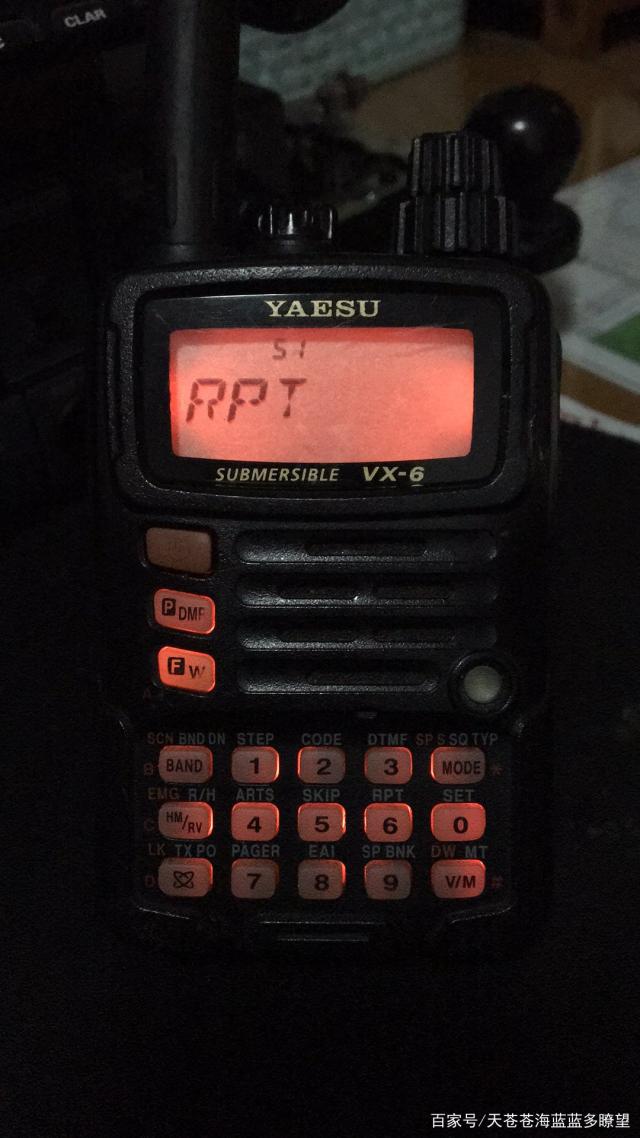

(1)按 [F/W] 键,然后按 [6(RPT)] 键,或者按[F/W],然后按[0/SET]键,旋转顶部DAIL旋钮选择 51:RPT(中继台),最后按[0/SET]键。两者都可以到达设置频差的菜单选项。

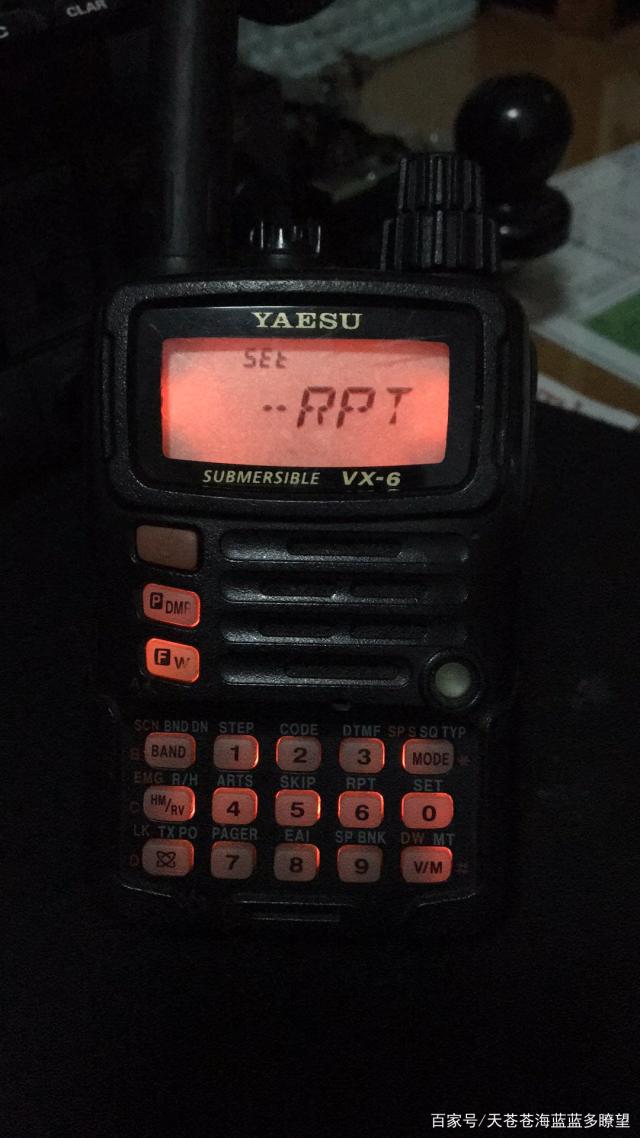

(2) 旋转 DIAL 旋钮选择频差方式“–RPT”。选择完毕后,按 PTT 键保存设置,并返回到正常操作模式。

4、设置模拟亚音。

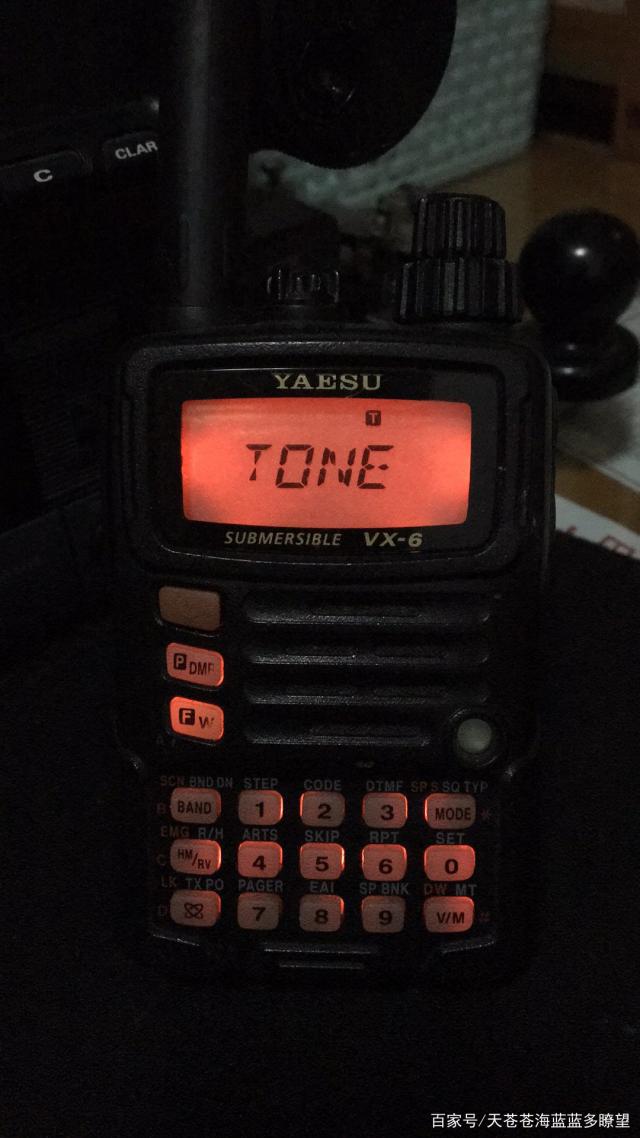

按 [F/W] 键,然后按 [MODE(SP S)SQ TYP] 键,旋转DAIL旋钮并选择TONE模式,按 PTT 键保存设置。

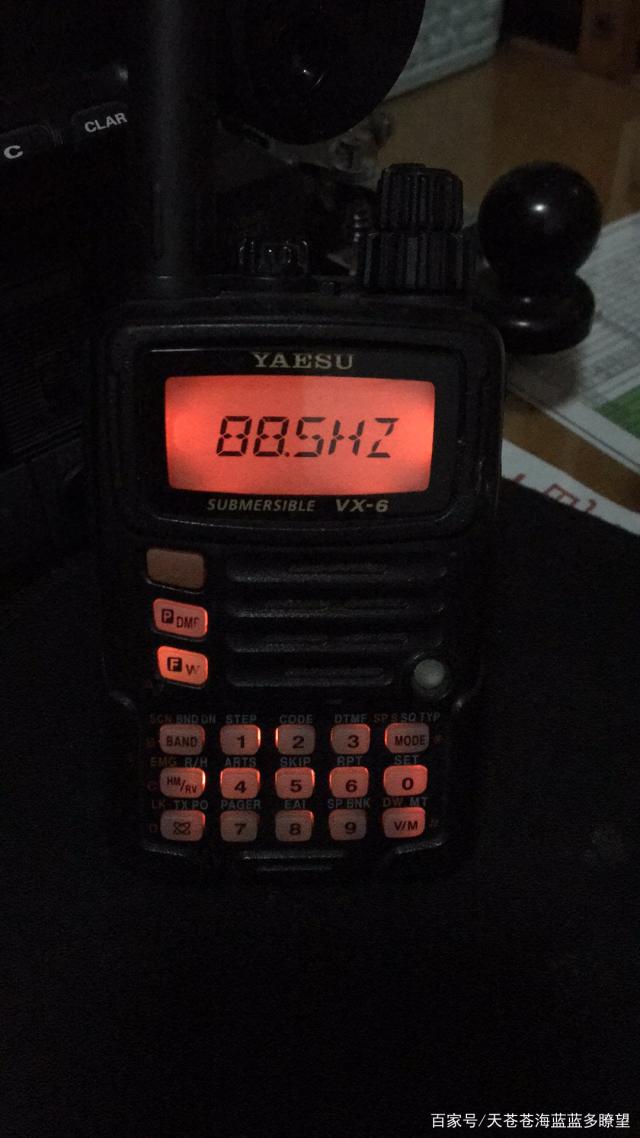

(2)按 [F/W] 键,然后按 [2(CODE)] 键开始调整亚音 频率。 旋转 DIAL 旋钮,直至显示屏上出现88.5HZ。按[2(CODE)] 键保存退出。

5、测试能否连上中继。

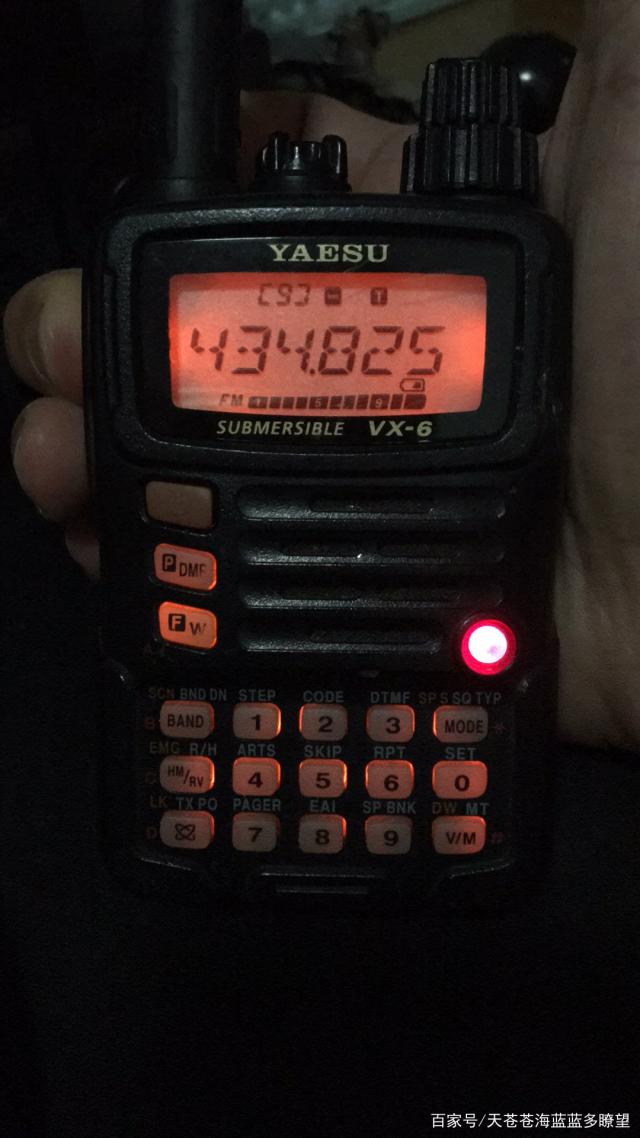

经过以上的设置,当按下PTT键发射的时候,VX6R手台将显示中继台上行频点434.825,此时可以发起语音呼叫中继上的守听用户,当释放PTT按键的时候将听到中继的回输声,说明成功打开中继。

最后大家可以将中继频点保存起来存入信道中,下次通联时可以直接在信道模式直接调用相关中继频点进行通联。祝大家通联愉快,这里是BD7KZS,73。
